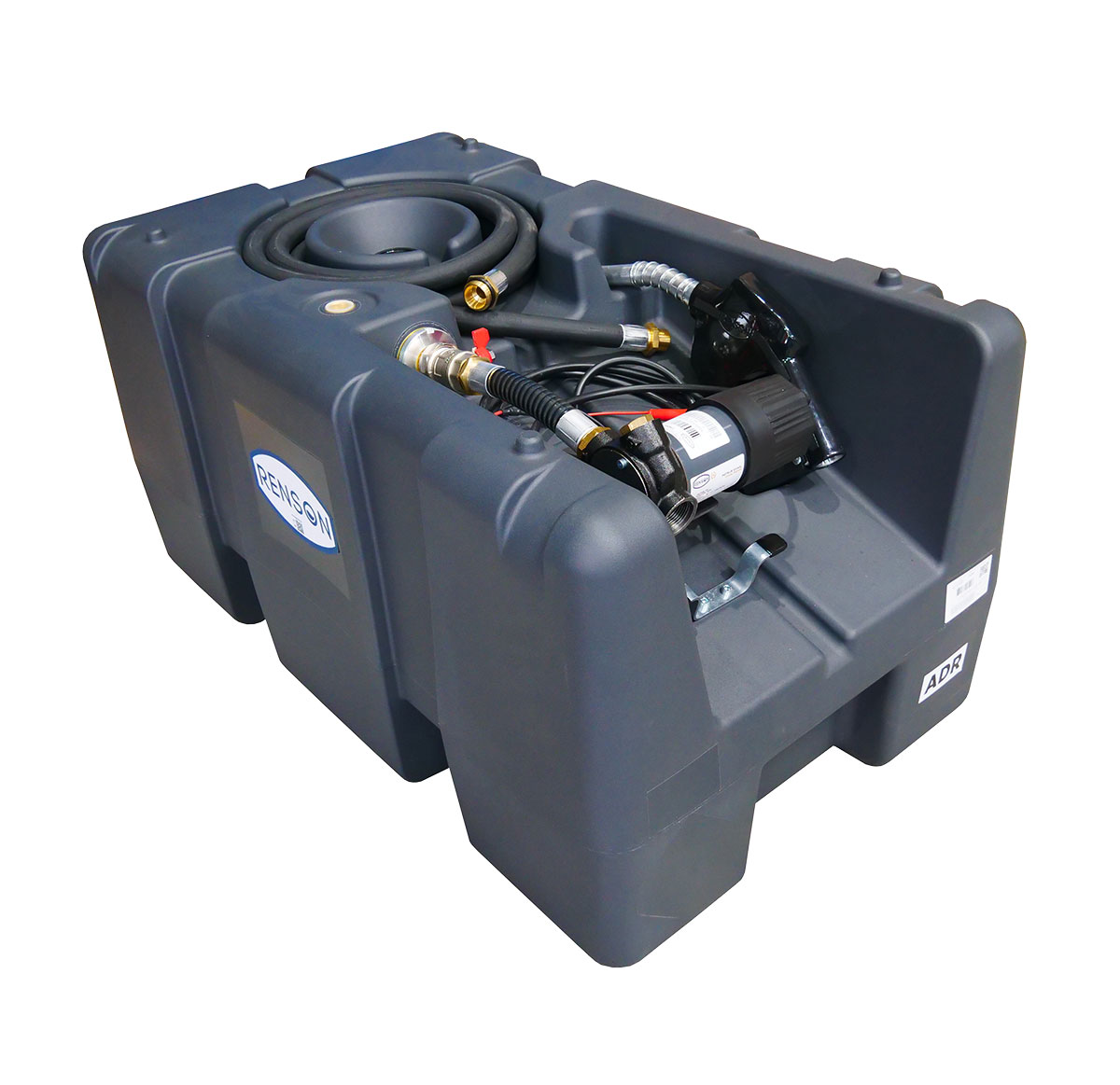

Cuve de ravitaillement Renson 200 L 12 V 40 L/min
Cuve mobile de ravitaillement fuel Renson de 200 L, équipée d’une pompe 12 V avec câble 4 m et pinces batterie.
Sa conception en PEHD rotomoulé offre une bonne résistance aux chocs, aux UV et aux agressions chimiques pour une utilisation professionnelle en extérieur.
Livrée avec flexible de refoulement 4 m et pistolet automatique, elle est conçue pour le ravitaillement compact sur véhicule, avec passage de fourche et points de sanglage.

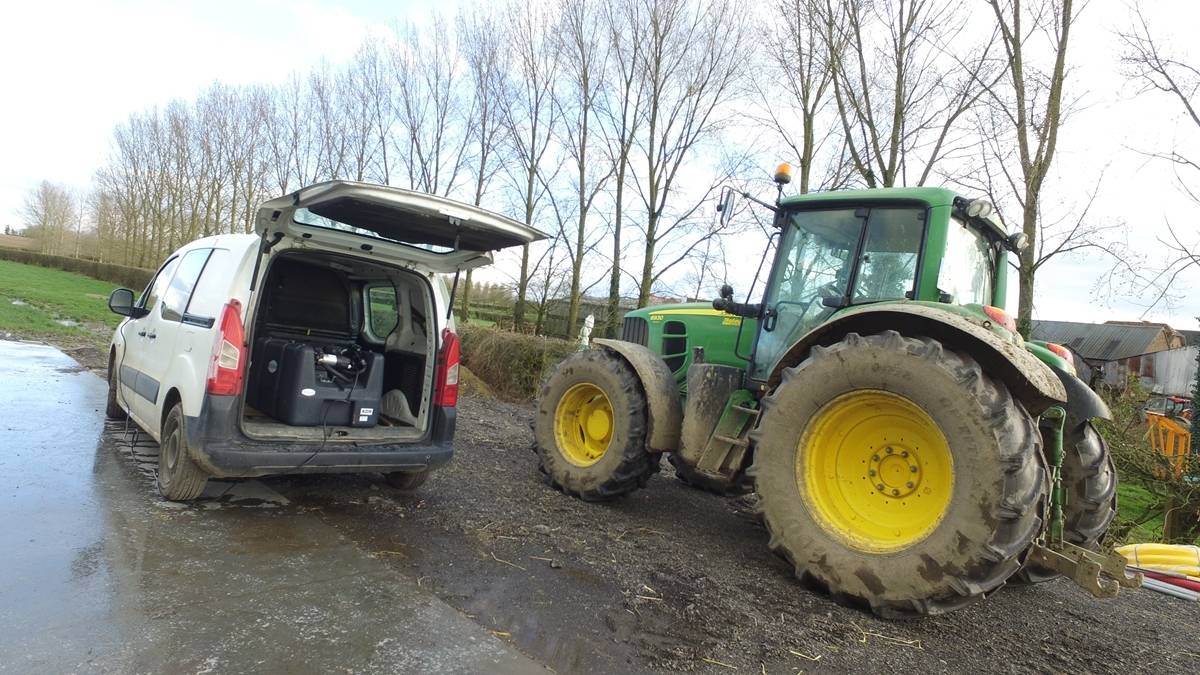

Cette cuve de ravitaillement Renson de 200 litres est une solution mobile destinée au transfert et au ravitaillement en fuel. Son format compact permet de l’installer dans différents types de véhicules utilitaires ou d’intervention, tout en conservant une capacité utile de 200 L.
La cuve est réalisée en polyéthylène haute densité rotomoulé, une matière robuste adaptée aux environnements professionnels. Le matériau est teinté dans la masse afin de limiter l’altération du liquide, il est recyclable, facilement lavable, résistant aux chocs, aux UV et présente une excellente résistance chimique grâce à son caractère inerte.

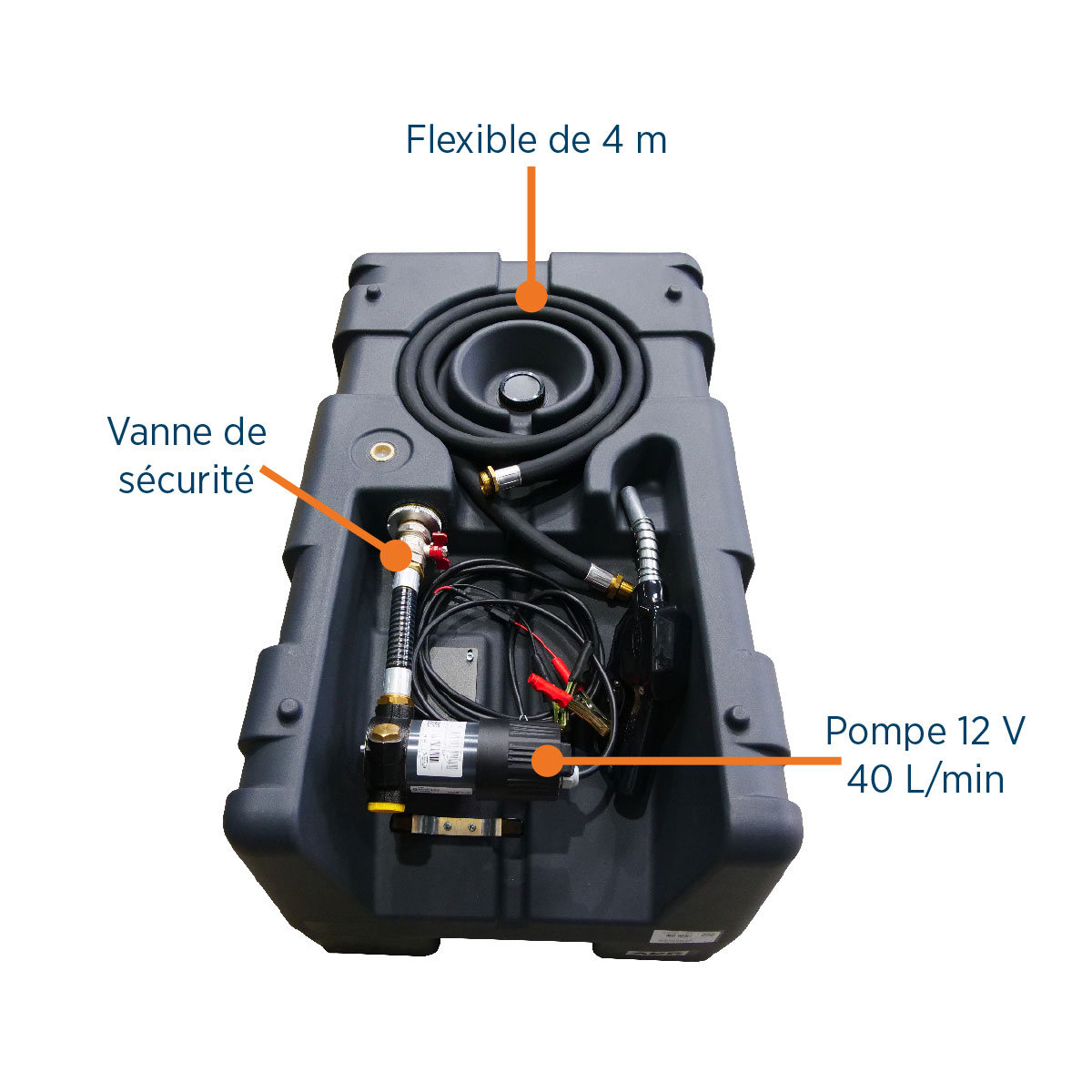

L’ensemble est équipé d’une pompe fuel 12 V débit 40 L/min fixée sur la cuve, avec câble 4 m et pinces batterie. Le ravitaillement s’effectue via un tuyau de refoulement de 4 m à raccords sertis et un pistolet automatique avec raccord tournant. Le système d’aspiration est conçu intégralement étanche et associé à une crépine à clapet.
Pour faciliter la manutention et la sécurisation pendant le transport, la cuve dispose d’un passage de fourche pour chariot et peut être sanglée aux extrémités. Des logements sont prévus pour l’enroulement du flexible et le rangement du pistolet automatique.
Caractéristiques techniques
| Référence | 136285 |
|---|---|
| Désignation fournisseur | CUVE RAVITAILLEMENT 200L POMPE 12V 40L/M - 4M |
| Type de produit | Cuve de ravitaillement mobile pour fuel |
| Capacité | 200 L |
| Capacité nominale | 200 L |
| Capacité utile | 200 L |
| Matière | PEHD / polyéthylène rotomoulé |
| Poids | 23 kg |
| Dimension A | 1000 mm |
| Dimension B | 600 mm |
| Dimension C | 520 mm |
| Tension pompe | 12 V |
| Débit pompe | 40 L/min |
| Débit en sortie de pistolet | 34 L/min |
| Longueur flexible | 4 m |
| Longueur câble électrique | 4 m |
| Pistolet | Pistolet automatique |
| Compteur | Non |
| Garantie indiquée | 2 ans |
Équipements et composition
- Pompe fuel 12 V 40 L/min avec câble 4 m et pinces batterie.
- Tuyau de refoulement 4 m avec raccords sertis.
- Pistolet automatique avec raccord tournant.
- Système d’aspiration étanche avec crépine à clapet.
- Bonde fût tournante étanche.
- Vanne de sécurité.
- Vanne 3 pièces droite MF 1'' en sortie de pompe.
- Bouchon 2'' étanche pour remplissage, avec entonnoir limitant les débordements sur le flexible.
- Évent plastique.
- Logements pour enroulement du flexible et rangement du pistolet.
- Passage de fourche pour manutention au chariot.
- Possibilité de sangler la cuve aux extrémités.
Signification des protections / normes

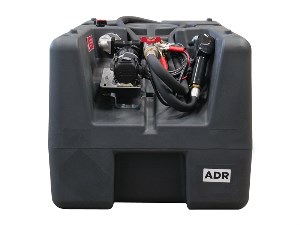

La page produit indique une conformité ADR. L’ADR concerne les prescriptions applicables au transport routier de marchandises dangereuses, dont certains carburants. Pour un usage professionnel, cette conformité aide à sélectionner un matériel adapté aux contraintes de ravitaillement mobile et de transport de fuel, sous réserve du respect des limites, usages et documents réglementaires applicables à l’exploitation.
La cuve en PEHD est conçue pour un usage extérieur : le polyéthylène rotomoulé apporte une résistance mécanique aux chocs, une résistance aux UV, une résistance chimique élevée et une facilité de nettoyage. La teinte dans la masse participe à la tenue de l’ensemble et limite l’altération du liquide stocké.
Performances mesurées
| Débit nominal pompe | 40 L/min |
|---|---|
| Débit sortie pistolet | 34 L/min |
| Capacité utile exploitable | 200 L |
| Longueur flexible de distribution | 4 m |
| Longueur câble d’alimentation | 4 m |
| Poids de l’ensemble | 23 kg |
Pièces repérées sur la vue éclatée
| Repère | Code | Qté | Libellé |
|---|---|---|---|
| 01 | 159517 | x1 | Cuve ravitaillement fuel 200 L nue |
| 02 | 138065 | x1 | Pompe fuel 12 V 40 L/min câble 4 m avec pinces |
| 03 | 139751 | x1 | Flexible jonction D.25 1 pour cuve 200 L |
| 04 | 853523 | x1 | Vanne droite MF 1'' 3 pièces |
| 05 | 137241 | x1 | Joint fibre 33 x 22 x 1,5 |
| 06 | 853506 | x1 | Bonde d’aspiration pour cuve HOBO 200 L |
| 07 | 137939 | x1 | Évent plastique 3/4'' cuve 200 L |
| 08 | 137263 | x1 | Bouchon plastique noir 2'' pour cuve 200 L |
| 09 | 141845 | x1 | Support de pompe pour cuve HOBO |
| 10 | 140766 | x6 | Vis CHC M6 x 1 x 10 zingué 8.8 DIN912 |
| 11 | 853505 | x1 | Support câble en T 12/24 V |
| 12 | 853524 | x2 | Bouchon de protection 3 x 20 x 25 |
| 13 | 700063 | x1 | Pistolet automatique 60 L/min gasoil avec raccord tournant |
| 14 | 139789 | x1 | Flexible refoulement Ø 20 mm 4 m MM 1'' fixe 3/4'' tournant |
Informations complémentaires
| Type de produit | Cuve de ravitaillement mobile |
|---|---|
| Marque | Renson |
| Référence fabricant | 136285 |
| Désignation source | CUVE 200L SIMPLE 12V40L PA4M, CUVE RAVITAILLEMENT 200L POMPE 12V 40L/M – 4M |
| Fluide / application | Fuel, Ravitaillement mobile |
| Capacité | 200 L |
| Capacité nominale | 200 L |
| Capacité utile | 200 L |
| Matière | PEHD, Polyéthylène rotomoulé, Polyéthylène teinté dans la masse |
| Poids | 23 kg |
| Dimensions | Dimension A : 1000 mm, Dimension B : 600 mm, Dimension C : 520 mm |
| Tension | 12 V |
| Débit pompe | 40 L/min |
| Débit sortie pistolet | 34 L/min |
| Flexible | 4 m, Tuyau de refoulement 4 m à raccords sertis |
| Câble électrique | 4 m, Avec pinces batterie |
| Pistolet | Avec raccord tournant, Pistolet automatique |
| Compteur | Non |
| Conformité / norme | Conforme ADR |
| Garantie | 2 ans |
| Caractéristiques de la cuve | Faible encombrement, Logements pour enroulement du flexible, Passage de fourche de chariot, Possibilité de sangler la cuve aux extrémités, Rangement intégré du pistolet automatique |
| Résistances et propriétés matière | 100 % recyclable, Excellente résistance chimique, Facilement lavable, Matière inerte, Résistante aux chocs, Résistante aux UV, Traçabilité de la cuve depuis la matière première, Utilisable en extérieur |
| Équipements intégrés | Bonde fût tournante étanche, Bouchon 2'' étanche pour remplissage, Crépine à clapet, Entonnoir pour limiter les débordements, Évent, Pompe 12 V fixée sur la cuve, Système d’aspiration intégralement étanche, Vanne 3 pièces droite MF 1'' sortie pompe, Vanne de sécurité |
| Pièces de la vue éclatée | 137241 – Joint fibre 33 x 22 x 1,5 x1, 137263 – Bouchon plastique noir 2'' pour cuve 200 L x1, 137939 – Évent plastique 3/4'' cuve 200 L x1, 138065 – Pompe fuel 12 V 40 L/min câble 4 m avec pinces x1, 139751 – Flexible jonction D.25 1 pour cuve 200 L x1, 139789 – Flexible refoulement Ø 20 mm 4 m MM 1'' fixe 3/4'' tournant x1, 140766 – Vis CHC M6 x 1 x 10 zingué 8.8 DIN912 x6, 141845 – Support de pompe pour cuve HOBO x1, 159517 – Cuve ravitaillement fuel 200 L nue x1, 700063 – Pistolet automatique 60 L/min gasoil avec raccord tournant x1, 853505 – Support câble en T 12/24 V x1, 853506 – Bonde d’aspiration pour cuve HOBO 200 L x1, 853523 – Vanne droite MF 1'' 3 pièces x1, 853524 – Bouchon de protection 3 x 20 x 25 x2 |
| Accessoire conseillé | Compteur numérique fuel Renson 971410 précision +/- 0,5 % |
| Documents disponibles | Code EAN format WEB, Fiche technique PDF, Fiche-produit-pour-les-magasins PDF 413.41 Kb, Notice PDF 3.29 Mb, Plan d’encombrement PNG 822.82 Kb |
| Variantes mentionnées | Compteur : non ou oui, Débit : 40 L/min ou 60 L/min, Pistolet : automatique ou manuel, Références mentionnées : 136285, 136285M, 971142, 136289, 971145, Tension : 12 V ou 24 V |
